Outillage pour Commutateurs à organes tournants et/ou crossbar
🟦⬜🟥 🟦⬜🟥 🟦⬜🟥 🟦⬜🟥 🟦⬜🟥 🟦⬜🟥
_____
Pour faire fonctionner en service continu les commutateurs électromécaniques, qu’ils fussent à organes tournants ou à barres croisées, il était nécessaire qu’un personnel qualifié fût présent pour dépoussiérer, nettoyer, désoxyder, huiler, régler, resserrer, recaler et réétalonner les différents organes mécaniques pléthoriques qui composaient ces commutateurs. Tout une gamme de savoir-faire, de métiers et d’outillages existait alors.
Ayant pu retrouver ça et là d’anciens outils caractéristiques qui étaient alors utilisés dans les salles de commutation automatiques électromécaniques, les voici exposés sur la présente page, par famille.
Ces équipements présentés ne pouvant être exhaustifs, car il en a existé une variété incalculable.
Les dynamomètres mesureurs :

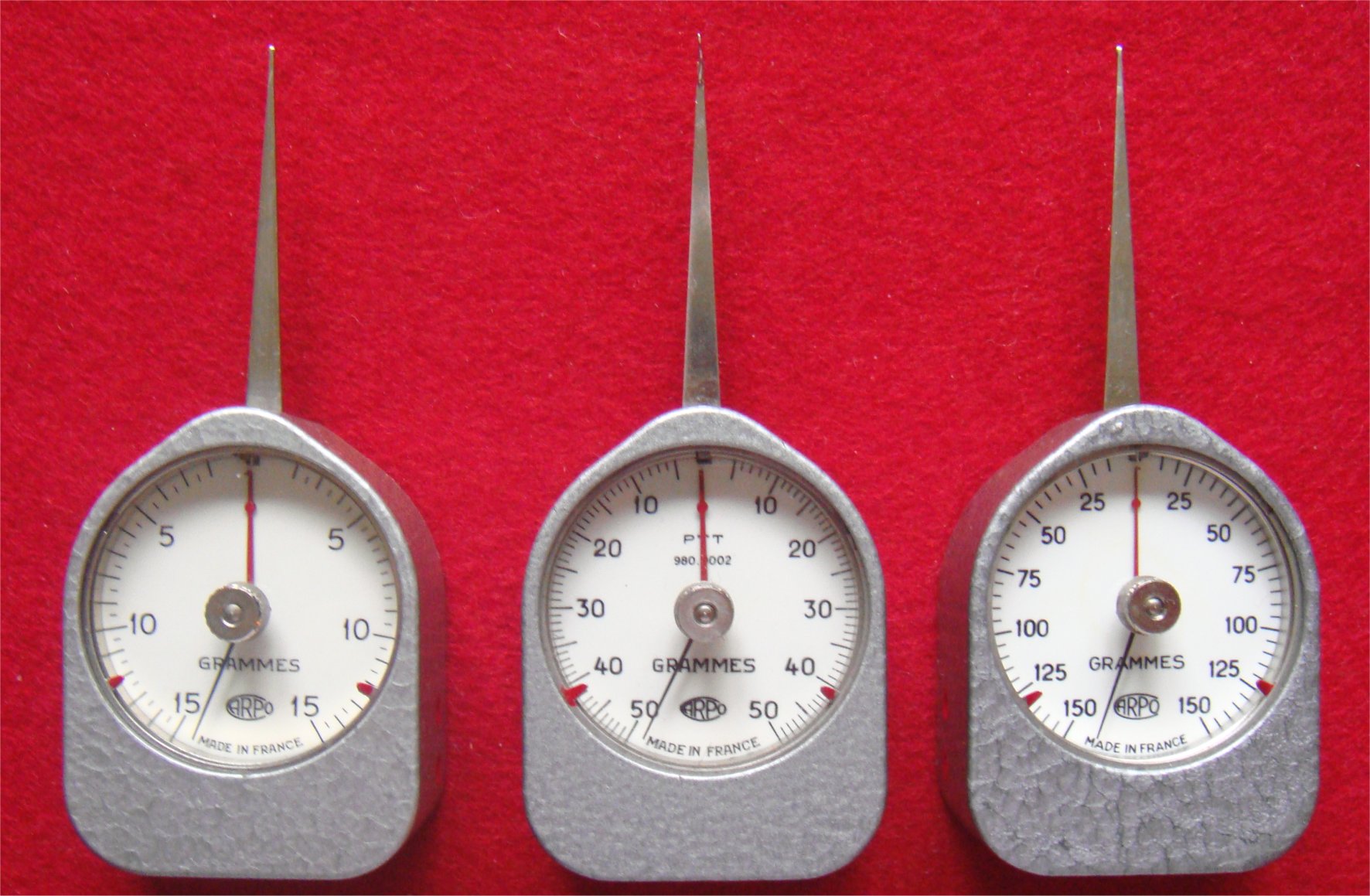

Modèles Dynamomètres à Palpeur présentés de la société Carpano & Pons de 15 grammes, 50 grammes et 150 grammes. Collection C. R-V.
_____

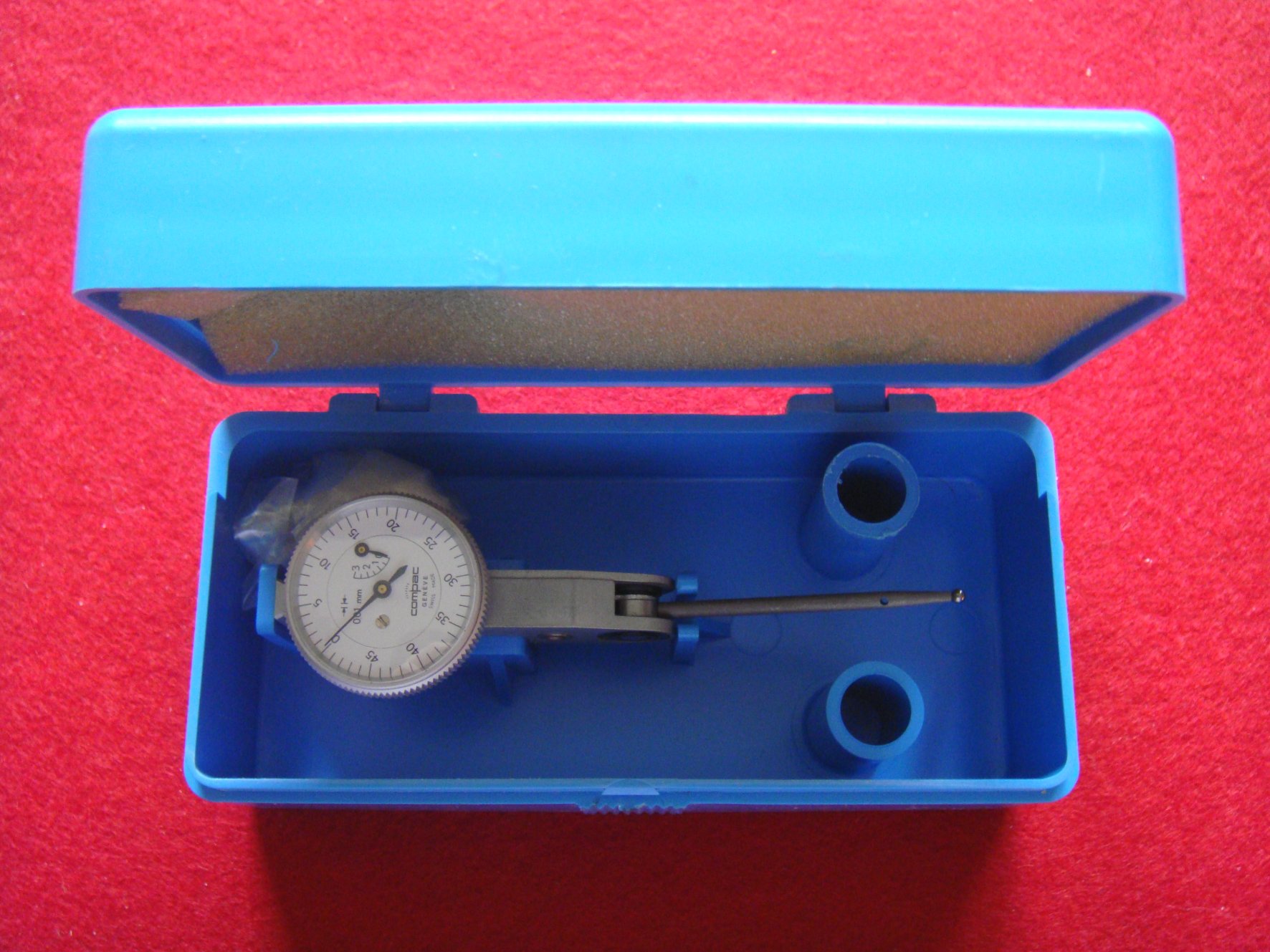

Modèle Dynamomètre Comparateur présenté de haute précision, multitours, de marque Compac (Suisse). Utilisé dans le réglage de certains ressorts de Multisélecteurs Crossbar
Collection C. R-V.
_____

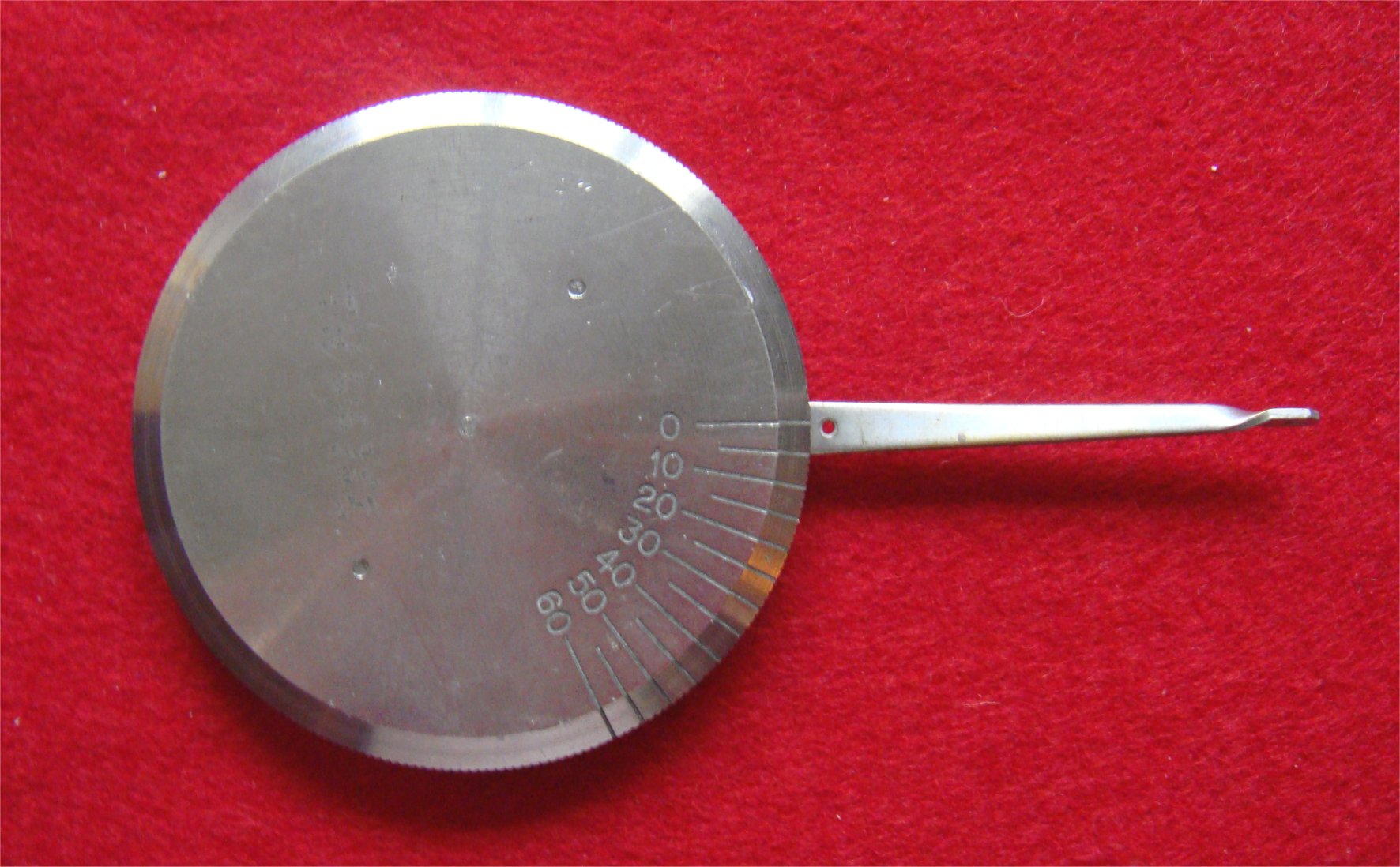

Ci-dessus : dynamomètres anciens utilisés à l’époque du ROTARY 7A1. Modèles sans aiguille, gradués jusque 60 grammes.
Photographies C. R-V.
____

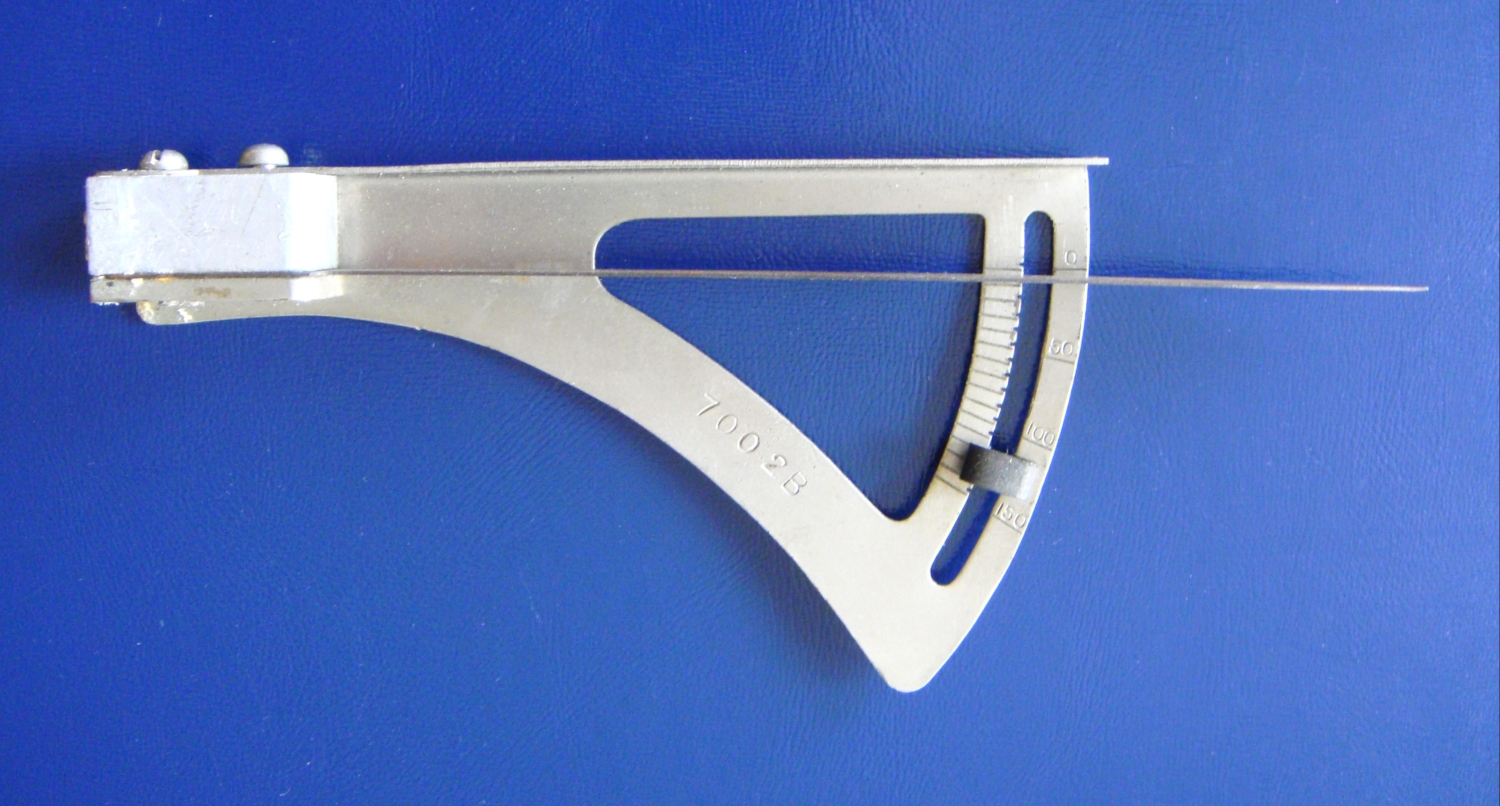

Ci-dessus : dynamomètre ancien à lame de torsion n°7002B utilisé, à l’époque du ROTARY 7A1. Modèle gradué jusque 150 grammes.
Photographie C. R-V.
_____

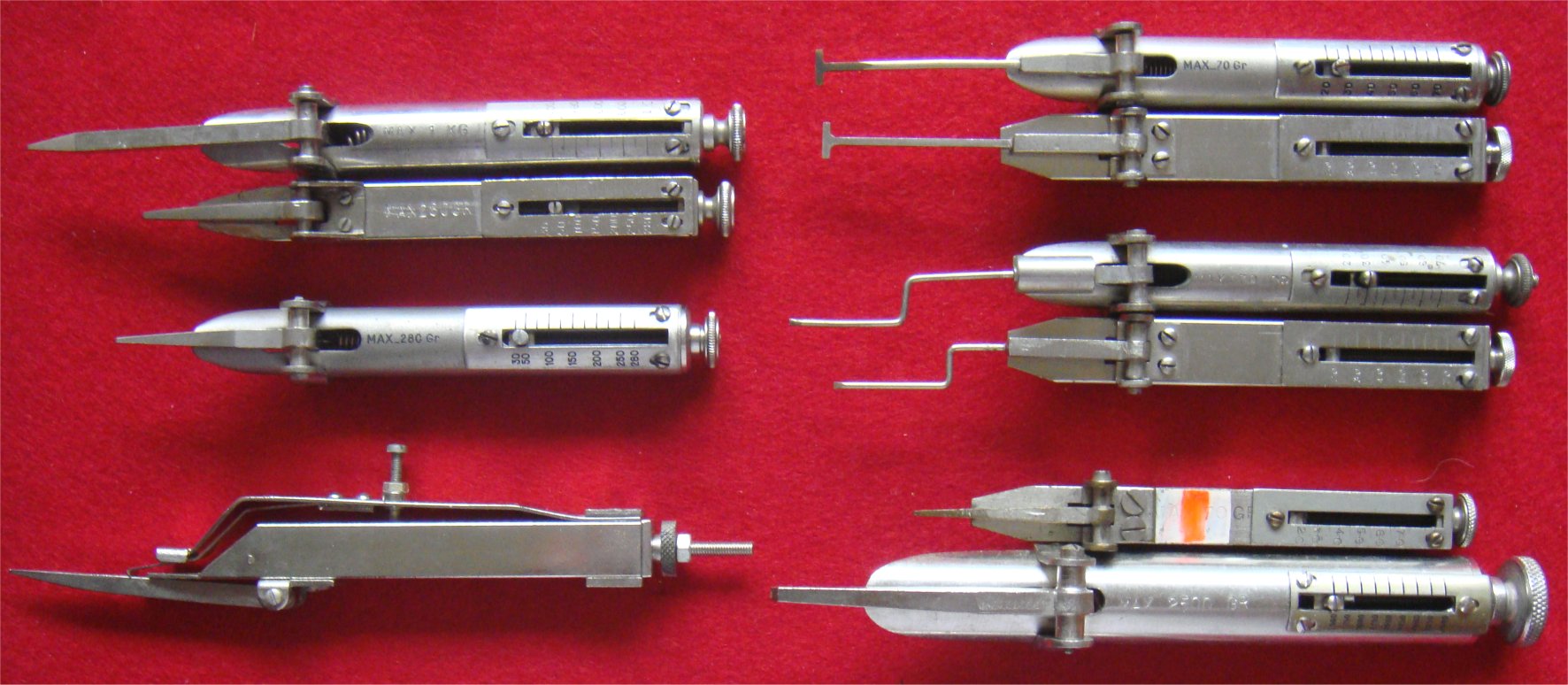

Les dynamomètres préréglés (Tensiomètres) :
d’usage courant, de précision moyenne, destinés à tester la tenue des contacts relais jusqu’au seuil préréglable.
